모든 천문학 자기 응용 프로그램은 센티미터-그램-초(CGS) 단위를 사용한다. 이는 지난 세기 동안 이 과학 분야에서 채택한 단위 표준이며, 모든 기존 문헌에서 사용되고 있기 때문이다. 이는 미터-킬로그램-초(MKS) 체계에 더 익숙한 물리학 초등학생에게 약간의 우려를 줄 수 있다. 또한, 자기 압력과 같은 일부 주제는 MKS 체계보다 CGS 체계에서 훨씬 더 직접적이고 간단한 공식화를 가지고 있기 때문에, 전자가 학생들이 기본 관계를 더 명확하게 보고 기억하는 데 도움이 되도록 선호된다. 예를 들어:
자기장 B가 가우스(CGS) 단위로 표현되는 경우: \(P_m=\dfrac{B^2}{8\pi} dynes/cm^2\)
자기장 B가 테슬라(MKS) 단위로 표현되는 경우: \(P_m=\dfrac{B^2}{2\mu_0} Newton/m^2\)
여기서 \(\mu_0\)는 자유 공간의 투자율이라고 하는 상수이며 값은 \(4\pi\times10^{-7} N·A^{−2}\)이다.
전선으로 부터 나오는 자기장의 세기
\[B=\dfrac{4\pi(1.0\times10^{-7})·I}{2\pi D}\]
테슬라 단위로 전선에서 나오는 자기장의 세기를 전선으로부터의 거리 D(미터)와 전선에 흐르는 전류 I(암페어)의 함수로 나타낸다.
코일을 감을 수록, 코일이 굵을 수록, 전압·전류가 클 수록 중심을 통과하는 자기력이 강해진다.
전자석으로 물체를 들어올리려면?
\[F=\dfrac{\mu C^2 N^2 I^2 A}{2L^2}\]
전자석이 생성하는 힘 F(뉴턴)의 공식은 위와 같다. 여기서 L은 코일의 길이(미터)이고, N은 강철 코어 주위에 감긴 와이어의 권선 수이며, I는 와이어를 통과하는 전류(암페어)이고, A는 자석의 들어올리는 면의 표면적(제곱미터)이다. \(\mu = 4\pi(1\times10^{-7}) N/A^2\)는 자유 공간의 투자율이라고 하며, 강철의 자기 투자율은 상수 C = 700으로 주어진다.
투자율
투자율은 어떤 매질이 주어진 자기장에 대하여 얼마나 자화하는지를 나타내는 값이다. 기호는 μ, 발음은 뮤, 국제 단위는 헨리 매 미터(H/m)이다.

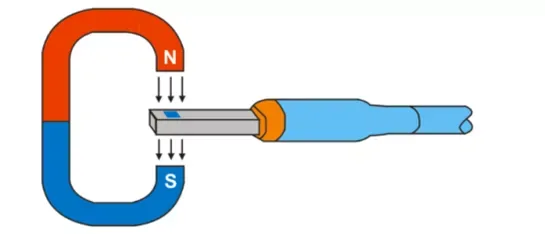

자기장
\[B=\mu H\]
어떤 매질에서, 자기장 세기(자계 강도) H에 의하여 자기장(자속 밀도) B가 만들어진다고 할 때, 매질의 투자율 μ는 그 둘의 비례 상수이다.
국제단위계에서, 자속 밀도 B의 단위는 테슬라(T)이고, 자계 강도 H의 단위는 암페어 퍼미터(A/m)이다. CGS 단위계에서, B의 단위는 가우스(G)이고, H의 단위는 에르스텟(Oe)이다.
도구 메뉴에서 언어 설정을 Korean으로 설정할 것. (처음 한 번) ※ English에서는 한글 코멘트를 읽을 수 없음. (English 모드에서 PLC에 한글로 된 코멘트 쓰기를 했다면 글자가 깨져버리므로 주의)
처음 프로젝트시 단축키를 GX Developer로 사용할거냐는 창이 뜨면 Yes 누르면 됨. (처음 한 번) ※ No를 누르면 편집, 모니터링 단축키가 달라짐. F2, F3 관련된 키들.
새 프로젝트…
래더 입력창에서 풍선 아이콘(코멘트) 눌러 놓으면 편리함 ※ 래더 입력 후 엔터를 누르면 코멘트 입력창이 나타남. 엔터키 한 번 더 누르면 저장됨.
Ctrl + F 찾기 창에서 엔터키를 누르면 다음 검색 항목을 체크✅할 것 ※ 엔터키 누를 때마다 다음 검색 가능
※ F9 선그리기 창에서 STOP 항목을 체크✅해야 막힌 부분까지만 선이 그려짐 체크 안 하면 오른쪽 끝까지 선이 그려짐
편리한 기능
Ctrl + 화살표 : 연속으로 선 그리거나 지우기 가능 (빈칸 방향이면 선을 그리고, 아니면 삭제 됨) ※ Developer에서는 Ctrl, Shift + F9, F10 키를 눌러야 했음
래더 모니터 설정에서 래더 수 늘리기 가능 (한 줄에 21개) ※ Developer보다 더 넓게 볼 수 있음
F9 누를 때 한 번에 그리기 가능 ※ Developer에서는 매 칸마다 F9를 눌러야 했음
접속 설정 창에서 연결 설정 여러개 가능 USB, LAN 등 미리 설정 후 연결할 항목을 Set Default 해주면 됨 ※ Developer에서는 접속환경마다 매번 설정해야 함
화면 색상, 글꼴, 크기를 설정 후 설정 파일로 내보내기
※ 불러오기 가능하여 재설치 하거나 다른 작업 환경에 설정을 복사하기 편함
추가 팁
※ 피로 예방 추천 색상: 바탕색은 흰색에서 검정색으로 (선, 글자는 반대로 흰색이나 노랑, 초록 등으로) 글꼴은 기본 폰트 권장…래더 수 21개 설정해도 코멘트 잘 보임.
온라인 편집 후 연결이 끊어 졌을 때 오프라인 수정(F4) 완료 방법 – Tools – Options 창에서 Online Chnage 선택 후, Execute online change by Complie 체크 해제. – 그 다음 편집 모드에서 F4를 누르면 오프라인 수정 완료 가능 ※ 온라인 연결을 끊기 전, F2를 눌러 오프라인 모드로 변경 후 저장 하거나 종료할 것.
